30  Фильтр Калмана

30.1 Введение

Это занятие — про то, как перестать путать «то, что мы меряем», с «тем, что в системе происходит на самом деле». В промысловой статистике CPUE — это не запас, а мутный его отпечаток: одновременно в нём “сидят” и изъятие, и миграции, и случайные колебания наблюдений. Фильтр Калмана — это рекурсивный метод оценивания скрытых состояний динамической системы, в которой сама динамика и измерения зашумлены. Он раздельно учитывает две неопределённости — в процессах и в наблюдениях, на каждом шаге строит прогноз состояния, сравнивает его с новым фактом и корректирует оценку, оптимально взвешивая доверие к модели и данным. В гидробиологии и рыбохозяйственной науке эта логика особенно полезна там, где прямых наблюдений запаса нет, а есть индексы и оперативная промысловая информация: по временным рядам CPUE и выловов можно последовательно восстанавливать траектории численности/биомассы, пополнения, миграции и улавливаемости; объединять несколько источников данных с разной точностью; устойчиво проходить через пропуски и нерегулярные наблюдения; получать не только оценки, но и их дисперсии и доверительные интервалы. Именно поэтому фильтр Калмана может стать рабочей лошадкой для задач локальных открытых запасов, анализа истощения, последовательных моделей по возрасту/длине, а также структурных временных рядов, где есть медленно меняющиеся «скрытые» факторы продуктивности.

Ключевое препятствие классическим регрессионным моделям истощения в реальных промысловых ситуациях — открытость локальных запасов и шумность индексов. Когда через границы полигона идут разнонаправленные миграции, а наблюдения CPUE подвержены дополнительной вариабельности, наклон «линии Лесли» становится неустойчивым и плохо интерпретируемым, а в формулировке Де Лури добавляется ещё и методическая смещённость из‑за лог-линеаризации. В такой постановке нельзя честно отделить влияние вылова от неучтённых факторов и ошибок измерений.

Эту методическую развилку аккуратно разобрал Александр Аркадьевич Михеев в работе «Приложение модели открытой эксплуатируемой популяции к оценке локальных запасов» (Труды ВНИРО, 2014, т. 151: 95–108). Он показал, что регрессионные методы не позволяют корректно оценивать открытый локальный запас, и предложил обобщённую модель Лесли с фильтром Калмана (ОМЛ ФК) как диагностическую модель для периода промысла.

Суть обобщения проста и физически прозрачна. Запас \(N_t\) эволюционирует согласно балансовому уравнению:

\[ N_t = N_{t-1} - C_t + m_{t-1} + \varepsilon_t, \]

где: - \(C_t\) — известный вылов в момент времени \(t\), - \(m_t\) — скрытый результирующий приток/отток (включающий миграции, неучтённый вылов и прочие неизмеряемые эффекты), - \(\varepsilon_t\) — случайная ошибка процесса.

Динамика скрытого компонента \(m_t\) задаётся как процесс с затухающей памятью:

\[ m_t = a\, m_{t-1} + \delta_t, \qquad |a| < 1, \]

где \(a\) — коэффициент автокорреляции, а \(\delta_t\) — белый шум.

Наблюдения представляют собой зашумлённый индекс биомассы:

\[ y_t = q\, N_t + w_t, \]

где \(q\) — коэффициент улавливаемости (catchability), а \(w_t\) — шум измерения.

В формализме пространства состояний такая модель естественным образом обрабатывается фильтром Калмана: на каждом шаге последовательно вычисляются: - инновации (ошибки прогноза), - их дисперсии, - коэффициент усиления (Kalman gain).

Параметры системы (\(a\), \(q\)) и характеристики шумов (\(\mathrm{Var}(\varepsilon_t)\), \(\mathrm{Var}(\delta_t)\), \(\mathrm{Var}(w_t)\)) оцениваются методом максимального правдоподобия, используя разложение логарифмической функции правдоподобия по ошибкам предсказания.

Отдельно отметим вклад Александра Аркадьевича: он показал, что попытка оценить вклад вылова и неучтённых факторов с помощью множественной регрессии на накопленные величины \(K_t = \sum_{s=1}^t C_s\) и \(M_t = \sum_{s=1}^t m_s\) обречена на неудачу из‑за сильной мультиколлинеарности между регрессорами. Введение скрытого состояния \(m_t\) позволяет корректно разделить влияние управляемого вылова \(C_t\) и неуправляемых экзогенных факторов, обеспечивая как идентифицируемость, так и интерпретируемость модели.

Практически важная часть его работы — обработка нерегулярных промысловых рядов: регуляризация времени через весовые матрицы для ежедневной шкалы, что позволяет фильтру корректно работать с «рваными» данными ловушечных промыслов. В приложении автор выводит уравнения фильтра для конкретной модели, даёт интерпретацию оценок в шкале наблюдений через статистические веса, связывает их с усилением Калмана и доказывает теорему об эффективности оценок для ОМЛ ФК. На эмпирических примерах из Сахалино‑Курильского региона он демонстрирует, что ОМЛ ФК возвращает более узкие и менее смещённые оценки по сравнению с классической Лесли, устойчиво работает при иммиграции/эмиграции и позволяет явно оценивать величину «скрытого» потока и погрешность наблюдений; именно эта модель легла в основу метода полигонов при подготовке оперативных прогнозов для беспозвоночных. В рамках нашей практики мы будем исходить из этой логики: трактовать CPUE как шумный отпечаток скрытого состояния, отделять процесс от измерения, последовательно обновлять знание о запасе и миграции и опираться на проверяемые статистические предпосылки.

30.2 Что делаем?

Скрипт целиком.

Мы идём от генерации учебных данных к классической регрессии Лесли и далее к фильтру Калмана в постановке обобщённой модели Лесли, последовательно рассчитываем оценки состояний и сравниваем подходы на одних и тех же рядах. Сначала подготавливаем окружение и подключаем пакеты для визуализации и манипуляций с данными. Далее создаём синтетический «мир», в котором известна истинная траектория запаса, чтобы наглядно видеть, что из неё восстанавливают разные методы. Для этого фиксируем генератор случайных чисел set.seed(123) ради воспроизводимости и задаём временную шкалу из 20 последовательных дней. Истинный запас формируем как комбинацию экспоненциального спада от стартового уровня 1000 с коэффициентом 0.08 в день, добавляем шаблон миграционных всплесков и оттоков и добавляем белый шум rnorm с дисперсией 25^2, символизирующий непросчитанные факторы процесса. Миграционный шаблон задан вектором, в котором сначала идёт спокойный период, затем три положительных всплеска, снова спокойный отрезок и три отрицательных импульса, затем ещё несколько нулей. Обратите внимание: в примере длина migration_pattern равна 19 при 20 днях, поэтому R предупреждает о неполном кратном «переразмножении» вектора и рециклирует его, что порождает предупреждение; чтобы его избежать, длину шаблона следует сделать ровно 20, добавив один ноль в конец. На основе истинного запаса формируем наблюдаемые промысловые ряды. Суточный вылов задаём как 2–5% от текущего запаса: для каждого дня генерируется коэффициент из равномерного распределения runif(0.02, 0.05), перемножается на true_stock, результат округляется и обрезается снизу pmax(…, 0), чтобы исключить отрицательные величины. CPUE, наш «индекс обилия», создаём как линейную функция от запаса с коэффициентом улавливаемости 0.002 и добавочным шумом измерений rnorm(sd = 0.1); это важно, потому что дальше в фильтре Калмана мы будем использовать тот же q, и таким образом обеспечиваем согласование шкал. Сразу выводим простейшие описательные характеристики: средний CPUE, суммарный вылов и диапазон суточного вылова, чтобы понимать порядок величин. Визуализируем исходные данные на одном графике с двумя шкалами: столбцами показываем суточный вылов, масштабированный делением на 50 для совместимости по оси Y с CPUE, точки и пунктирная линия — это наблюдения CPUE. Вторичная ось возвращает масштаб выловов умножением на 50, подписи и аккуратная тема помогают мгновенно считывать структуру рядов.

# ПРАКТИКУМ: ФИЛЬТР КАЛМАНА ДЛЯ ОЦЕНКИ ЗАПАСА ГИДРОБИОНТОВ
# =====================================================================================================================
# Автор: Баканев С.В. Для курса "Оценка водных биоресурсов при недостатке данных в среде R (для начинающих)"
# Цель: Показать преимущества фильтра Калмана перед классическими методами
# =====================================================================================================================

library(ggplot2)
library(dplyr)
library(tidyr)

# ЧАСТЬ 1: ГЕНЕРАЦИЯ И ВИЗУАЛИЗАЦИЯ СИНТЕТИЧЕСКИХ ДАННЫХ
# ======================================================
# В реальных условиях мы не знаем истинного состояния запаса,
# но для демонстрации методов создадим синтетические данные

cat("=== ЧАСТЬ 1: ГЕНЕРАЦИЯ И ВИЗУАЛИЗАЦИЯ ДАННЫХ ===\n\n")

# Устанавливаем seed для воспроизводимости результатов
set.seed(123)
days <- 1:20  # 20 дней наблюдений

# СОЗДАЕМ РЕАЛИСТИЧНУЮ ДИНАМИКУ ЗАПАСА:
# 1. Экспоненциальное снижение (естественная смертность + вылов)
# 2. Миграционные всплески (приток/отток особей)
# 3. Случайные колебания (неучтенные факторы)

cat("Создание модели истинного запаса...\n")
migration_pattern <- c(rep(0,5), 50, 80, 30, rep(0,5), -40, -60, -20, rep(0,3))
true_stock <- 1000 * exp(-0.08 * days) + migration_pattern + rnorm(20, sd = 25)

cat("Генерация данных промысла...\n")
# Создаем dataframe с данными наблюдений
data <- data.frame(
  Day = days,
  # Суточный вылов (2-5% от текущего запаса)
  Catch = pmax(round(true_stock * runif(20, 0.02, 0.05)), 0),
  # CPUE (Catch Per Unit Effort) - основной наблюдаемый показатель
  # В реальности зависит от множества факторов, здесь - линейная зависимость + шум
  CPUE = true_stock * 0.002 + rnorm(20, sd = 0.1)
)

# БАЗОВАЯ СТАТИСТИКА ДАННЫХ
cat("Средний улов на усилие (CPUE):", round(mean(data$CPUE), 3), "\n")
cat("Общий вылов за период:", sum(data$Catch), "условных единиц\n")
cat("Максимальный суточный вылов:", max(data$Catch), "\n")
cat("Минимальный суточный вылов:", min(data$Catch), "\n\n")

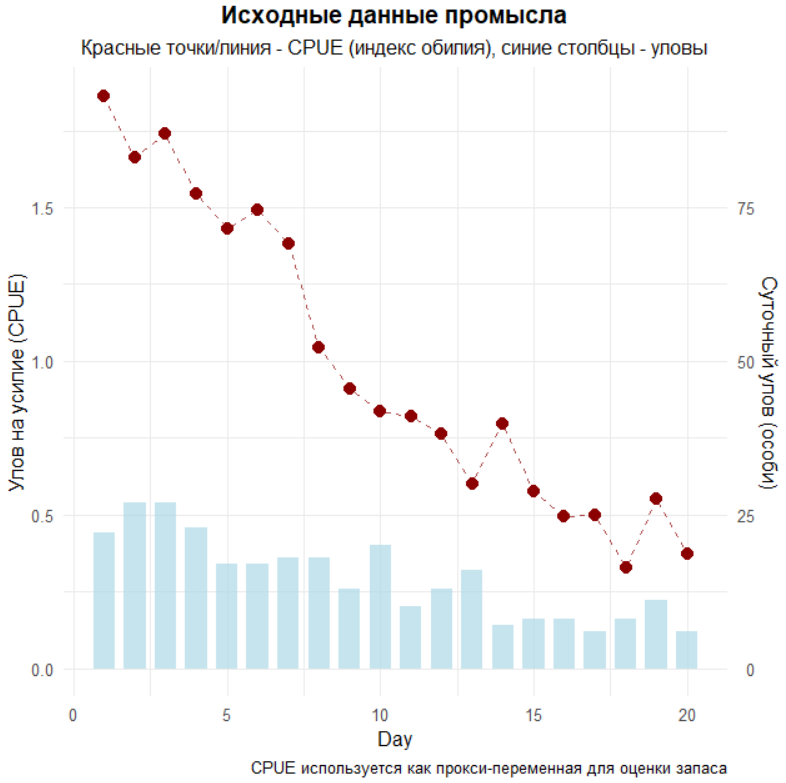

# ВИЗУАЛИЗАЦИЯ ИСХОДНЫХ ДАННЫХ
cat("Построение графика исходных данных...\n")
plot_raw_data <- ggplot(data, aes(x = Day)) +
  # Столбцы - суточный вылов (масштабируем для совмещения с CPUE)
  geom_col(aes(y = Catch/50), fill = "lightblue", alpha = 0.7, width = 0.7) +
  # Точки и линия - наблюдения CPUE
  geom_point(aes(y = CPUE), color = "darkred", size = 3) +
  geom_line(aes(y = CPUE), color = "darkred", linetype = "dashed", alpha = 0.7) +
  # Две оси Y для разных масштабов
  scale_y_continuous(
    name = "Улов на усилие (CPUE)",
    sec.axis = sec_axis(~ . * 50, name = "Суточный улов (особи)")
  ) +
  labs(title = "Исходные данные промысла",
       subtitle = "Красные точки/линия - CPUE (индекс обилия), синие столбцы - уловы",
       caption = "CPUE используется как прокси-переменная для оценки запаса") +
  theme_minimal(base_size = 12) +
  theme(plot.title = element_text(face = "bold", hjust = 0.5),
        plot.subtitle = element_text(hjust = 0.5))

print(plot_raw_data)

Далее демонстрируем классический «линейный» взгляд на истощение через модель Лесли в её регрессионной версии на время: строим прямую CPUE ~ Day с помощью lm, сохраняем предсказания в таблицу и печатаем ключевые статистики — наклон, R^2 и p-значение. Такая формулировка намеренно упрощённая по сравнению с канонической регрессией на накопленный вылов, но она хорошо иллюстрирует идею «одной линии по шумным точкам», о которой говорилось во введении. Строим отдельный график, где на исходные точки CPUE накладываем линию предсказаний регрессии и её стандартную полосу через geom_smooth(method = “lm”), чтобы визуально увидеть, как прямая «усредняет» колебания.

# ЧАСТЬ 2: КЛАССИЧЕСКАЯ МОДЕЛЬ ЛЕСЛИ
# ===================================
# Модель Лесли - традиционный подход для оценки динамики популяций
# Предполагает линейное изменение CPUE во времени

cat("\n=== ЧАСТЬ 2: КЛАССИЧЕСКАЯ МОДЕЛЬ ЛЕСЛИ ===\n\n")

# Линейная регрессия CPUE от времени
cat("Построение линейной регрессии CPUE ~ Day...\n")
lm_model <- lm(CPUE ~ Day, data = data)

# Добавляем предсказания модели в dataframe
data$LM_Prediction <- predict(lm_model)

# ВЫВОД РЕЗУЛЬТАТОВ РЕГРЕССИИ
cat("РЕЗУЛЬТАТЫ ЛИНЕЙНОЙ РЕГРЕССИИ:\n")
cat("Наклон (темп снижения CPUE):", round(coef(lm_model)[2], 5), "\n")
cat("R² (доля объясненной дисперсии):", round(summary(lm_model)$r.squared, 3), "\n")
cat("p-значение:", round(summary(lm_model)$coefficients[2,4], 5), "\n\n")

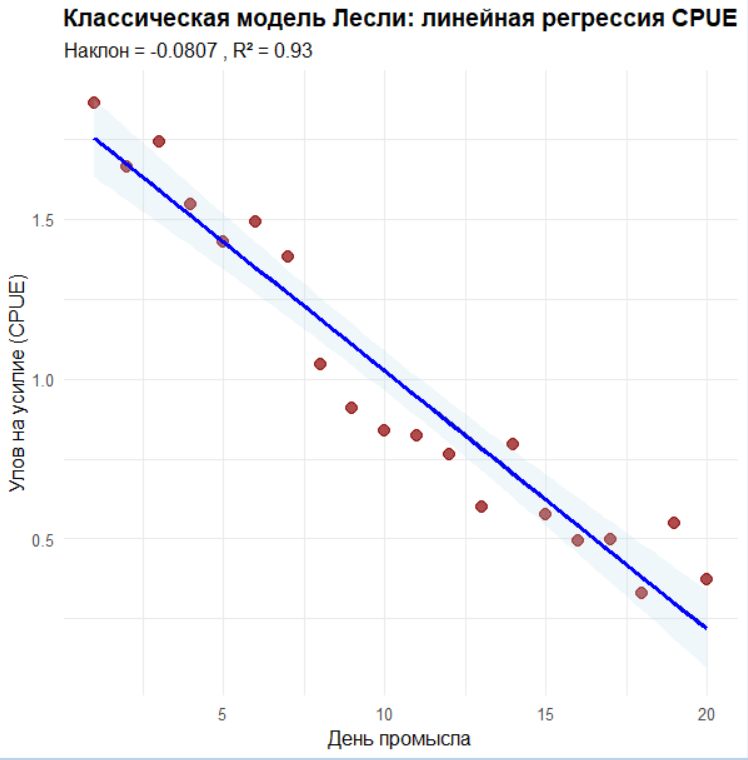

# ВИЗУАЛИЗАЦИЯ МОДЕЛИ ЛЕСЛИ
cat("Визуализация результатов линейной модели...\n")
plot_leslie <- ggplot(data, aes(x = Day, y = CPUE)) +
  geom_point(color = "darkred", size = 3, alpha = 0.7) +
  geom_line(aes(y = LM_Prediction), color = "darkblue", size = 1.2,
            linetype = "solid") +
  geom_smooth(method = "lm", se = TRUE, alpha = 0.2, color = "blue",
              fill = "lightblue") +
  labs(title = "Классическая модель Лесли: линейная регрессия CPUE",
       subtitle = paste("Наклон =", round(coef(lm_model)[2], 4),
                       ", R² =", round(summary(lm_model)$r.squared, 3)),
       x = "День промысла",
       y = "Улов на усилие (CPUE)") +
  theme_minimal(base_size = 12) +
  theme(plot.title = element_text(face = "bold", hjust = 0.5))

print(plot_leslie)

После этого переходим к центральной части — фильтру Калмана для оценки скрытых состояний «запас N» и «миграция m» в линейной гауссовой модели состояния. Настройки фильтра задаются явно. Коэффициент улавливаемости q фиксируем равным 0.002, тем самым связывая шкалу CPUE и запаса: модель наблюдения имеет вид \(y_t = q N_t + w_t\). Дисперсии шумов задаём как \(sigma_N = 30\) для процесса запаса и \(sigma_m = 20\) для процесса миграции; это стандартные отклонения, а в матрицу процесса Q входят их квадраты, так что фактические вариации по состояниям — 900 и 400 соответственно. Измерительная ошибка CPUE задаётся через \(sigma_y = 0.08\), а в матрице R фигурирует квадрат 0.0064. Начальное состояние оцениваем из первого наблюдения CPUE простым пересчётом \(N_0 ≈ CPUE_1 / q\), что эквивалентно «жёсткой» априорной информации о q и отсутствии смещения в первом измерении; начальную миграцию полагаем нулевой \(m_0 = 0\). Начальную ковариацию ошибок оценивания \(P_0\) берём диагональной с элементами 100 и 100, что означает умеренную начальную неопределённость по обеим компонентам; по сравнению с процессными дисперсиями это не слишком «жёсткое» начальное доверие, но и не полностью неинформативное. Этот выбор влияет на первые шаги фильтра: чем меньше \(P_0\), тем сильнее фильтр доверяет стартовым значениям и плавнее сходитится к устойчивому режиму, чем больше — тем быстрее «подхватывает» структуру шума из Q и данных.

Основной цикл фильтра проходит по всем дням. На этапе прогноза мы обновляем состояния по уравнениям процесса: запас прогнозируется как N_pred = N_est − Catch_t + m_est, что реализует баланс Лесли с учётом миграции, а миграция ведёт себя как авторегрессия первого порядка m_pred = 0.9m_est, где 0.9 — это коэффициент затухания a, означающий, что миграционные импульсы затухают с временем, но не мгновенно. Одновременно формируем матрицу перехода F = [[1, 1], [0, 0.9]] и матрицу процессного шума Q = diag(sigma_N^2, sigma_m^2) и рассчитываем прогнозную ковариацию P_pred = F P F^T + Q, которая накапливает неопределённость от процесса. На этапе коррекции связываем состояния с наблюдением через матрицу H = [q, 0], поскольку в CPUE напрямую «виден» только запас. Прогноз измерения есть y_pred = q N_pred; сравнивая его с фактом CPUE_t, получаем инновацию innovation = CPUE_t − y_pred и её дисперсию S = H P_pred H^T + sigma_y^2; именно S задаёт, сколько «шума» мы ожидаем в обновляющем процессе и от модели, и от наблюдения одновременно. Коэффициент усиления Калмана K = P_pred H^T S^{-1} вычисляет оптимальные веса для обновления: если модельная неопределённость велика, а измерение точное, K «тянет» оценку к факту, и наоборот. Далее выполняем обновление состояния: прибавляем к прогнозу вектор приращений state_update = K × innovation, тем самым получаем N_est и m_est уже с учётом наблюдения, и обновляем ковариацию ошибок оценивания по формуле P = (I − K H) P_pred, что уменьшает неопределённость там, где поступила новая информация. На каждом шаге складываем в результирующую таблицу день, наблюдённый CPUE, фильтровые оценки запаса и миграции и предсказанный CPUE y_pred. Важно понимать, что в столбец CPUE_Estimated сохраняется именно одношаговый прогноз y_pred до коррекции, то есть это линия «что ожидала модель перед тем, как увидеть факт». Если нужно визуализировать «отфильтрованный» CPUE, соответствующий уже обновлённой оценке состояния, логичнее использовать q × N_est после коррекции; оба варианта корректны, но выражают разные величины — прогноз и фильтровую оценку.

После завершения цикла объединяем исходные данные и результаты фильтра в один датафрейм для удобства анализа. Дальше подводим оперативные итоги: печатаем оценку начального и конечного запаса, абсолютное и относительное снижение за период, среднюю миграцию и экстремальные значения миграционного потока. Эти величины непосредственно поступают из траекторий N_est и m_est, и по знаку миграции легко интерпретировать периоды чистого притока и оттока. Строим три графика. Первый сравнивает три линии в шкале CPUE: точки фактического CPUE, пунктир классической регрессии Лесли и сплошную линию одношаговых прогнозов фильтра; здесь удобно видеть, как фильтр, учитывая вылов, миграцию и неопределённости, «ведёт» свою линию мимо краткоживущих всплесков, тогда как прямая по определению усредняет всё линейно. Второй график показывает динамику оценённого запаса и миграции на одной картинке: чтобы совместить масштабы, миграция умножается на 10 и сдвигается вверх на 400 единиц, а на правой оси задана обратная трансформация; это чисто визуальный приём, сдвиг не имеет биологического смысла, он лишь помогает видеть оба процесса одновременно. Третий график детализирует миграцию во времени с разметкой по знакам, подчёркивая, в какие дни фильтр «видел» преобладание иммиграции, а в какие — эмиграции.

# ЧАСТЬ 3: ФИЛЬТР КАЛМАНА ДЛЯ ОЦЕНКИ ЗАПАСА И МИГРАЦИИ
# ====================================================
# Фильтр Калмана позволяет оценивать ненаблюдаемые состояния системы
# (запас, миграцию) на основе зашумленных наблюдений (CPUE)

cat("\n=== ЧАСТЬ 3: ФИЛЬТР КАЛМАНА ===\n\n")

# ПАРАМЕТРЫ ФИЛЬТРА КАЛМАНА
cat("Инициализация параметров фильтра Калмана...\n")
q <- 0.002      # Коэффициент улавливаемости (связь между запасом и CPUE)
sigma_N <- 30   # Шум процесса для запаса (неопределенность в динамике запаса)
sigma_m <- 20   # Шум процесса для миграции (неопределенность в миграции)
sigma_y <- 0.08 # Шум измерений для CPUE (ошибка наблюдений)

# НАЧАЛЬНЫЕ УСЛОВИЯ
N_est <- data$CPUE[1] / q  # Начальная оценка запаса из первого наблюдения CPUE
m_est <- 0                 # Начальная оценка миграции (предполагаем 0)
P <- matrix(c(100, 0, 0, 100), nrow = 2)  # Начальная матрица ковариации ошибок

# ДЛЯ ХРАНЕНИЯ РЕЗУЛЬТАТОВ
results <- data.frame(
  Day = integer(),
  CPUE_Observed = numeric(),
  Stock_Estimate = numeric(),
  Migration_Estimate = numeric(),
  CPUE_Estimated = numeric()
)

cat("Запуск основного цикла фильтра Калмана...\n")

# ОСНОВНОЙ ЦИКЛ ФИЛЬТРА КАЛМАНА (для каждого дня наблюдений)
for (t in 1:nrow(data)) {

  # █████ ШАГ 1: ПРОГНОЗ (PREDICTION STEP) █████
  # Прогнозируем состояние системы на следующий день

  # Уравнения состояния:
  N_pred <- N_est - data$Catch[t] + m_est  # Запас: предыдущий - вылов + миграция
  m_pred <- 0.9 * m_est                    # Миграция: авторегрессия 1-го порядка

  # Матрица перехода состояний (описывает динамику системы)
  F_matrix <- matrix(c(1, 1,     # Влияние миграции на запас
                       0, 0.9),  # Авторегрессия для миграции
                     nrow = 2, byrow = TRUE)

  # Матрица ковариации шума процесса
  Q <- matrix(c(sigma_N^2, 0,
                0, sigma_m^2), nrow = 2)

  # Прогноз ковариации ошибок
  P_pred <- F_matrix %*% P %*% t(F_matrix) + Q

  # █████ ШАГ 2: КОРРЕКЦИЯ (UPDATE STEP) █████
  # Обновляем прогноз на основе новых наблюдений

  # Матрица измерений (связь состояний с наблюдениями)
  H <- matrix(c(q, 0), nrow = 1)  # Только запас влияет на CPUE

  # Прогнозируемое значение CPUE
  y_pred <- q * N_pred

  # Инновация (невязка) - разница между наблюдением и прогнозом
  innovation <- data$CPUE[t] - y_pred

  # Ковариация инноваций
  S <- H %*% P_pred %*% t(H) + sigma_y^2

  # Коэффициент усиления Калмана (оптимальные веса для обновления)
  K <- P_pred %*% t(H) %*% solve(S)

  # ОБНОВЛЕНИЕ ОЦЕНОК СОСТОЯНИЙ
  state_update <- K %*% innovation
  N_est <- N_pred + state_update[1,1]  # Обновляем оценку запаса
  m_est <- m_pred + state_update[2,1]  # Обновляем оценку миграции

  # ОБНОВЛЕНИЕ КОВАРИАЦИИ ОШИБОК
  P <- (diag(2) - K %*% H) %*% P_pred

  # СОХРАНЕНИЕ РЕЗУЛЬТАТОВ ДЛЯ ЭТОГО ДНЯ
  results <- rbind(results, data.frame(
    Day = t,
    CPUE_Observed = data$CPUE[t],
    Stock_Estimate = N_est,
    Migration_Estimate = m_est,
    CPUE_Estimated = y_pred
  ))
}

cat("Фильтр Калмана успешно завершил работу!\n\n")

# ОБЪЕДИНЕНИЕ ВСЕХ ДАННЫХ ДЛЯ АНАЛИЗА
final_data <- cbind(data, results[, c("Stock_Estimate", "Migration_Estimate", "CPUE_Estimated")])

# ЧАСТЬ 4: ЗАКЛЮЧИТЕЛЬНАЯ АНАЛИТИКА И ВИЗУАЛИЗАЦИЯ
# ================================================

cat("=== ЧАСТЬ 4: СРАВНИТЕЛЬНЫЙ АНАЛИЗ РЕЗУЛЬТАТОВ ===\n\n")

# ОСНОВНЫЕ РЕЗУЛЬТАТЫ ФИЛЬТРА КАЛМАНА
cat("ОЦЕНКИ ФИЛЬТРА КАЛМАНА:\n")
cat("• Начальный запас:", round(results$Stock_Estimate[1], 1), "особей\n")
cat("• Конечный запас:", round(results$Stock_Estimate[20], 1), "особей\n")
cat("• Снижение запаса за период:",
    round(results$Stock_Estimate[1] - results$Stock_Estimate[20], 1),
    "особей (",
    round((results$Stock_Estimate[1] - results$Stock_Estimate[20]) / results$Stock_Estimate[1] * 100, 1),
    "%)\n")
cat("• Средняя миграция:", round(mean(results$Migration_Estimate), 1), "особей/день\n")
cat("• Максимальный приток:", round(max(results$Migration_Estimate), 1), "особей/день\n")
cat("• Максимальный отток:", round(min(results$Migration_Estimate), 1), "особей/день\n\n")

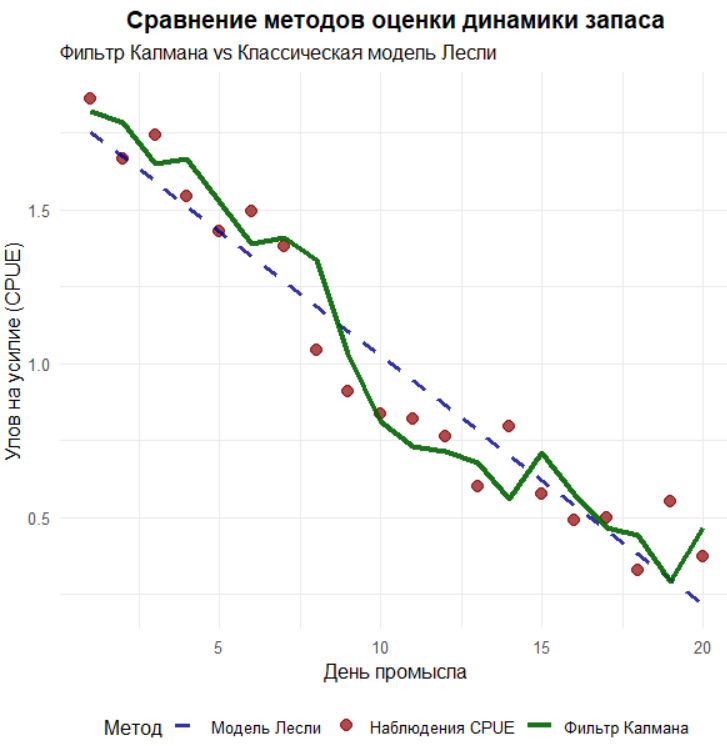

# ГРАФИК 1: СРАВНЕНИЕ МЕТОДОВ ОЦЕНКИ CPUE
cat("Построение сравнительных графиков...\n")
plot_comparison <- ggplot(final_data) +
  # Наблюдения
  geom_point(aes(x = Day, y = CPUE, color = "Наблюдения CPUE"), size = 3, alpha = 0.7) +
  # Модель Лесли
  geom_line(aes(x = Day, y = LM_Prediction, color = "Модель Лесли"),
            linetype = "dashed", size = 1.2, alpha = 0.8) +
  # Фильтр Калмана
  geom_line(aes(x = Day, y = CPUE_Estimated, color = "Фильтр Калмана"),
            size = 1.5, alpha = 0.9) +
  # Настройки графика
  labs(title = "Сравнение методов оценки динамики запаса",
       subtitle = "Фильтр Калмана vs Классическая модель Лесли",
       x = "День промысла",
       y = "Улов на усилие (CPUE)",
       color = "Метод") +
  scale_color_manual(values = c(
    "Наблюдения CPUE" = "darkred",
    "Модель Лесли" = "darkblue",
    "Фильтр Калмана" = "darkgreen"
  )) +
  theme_minimal(base_size = 12) +
  theme(plot.title = element_text(face = "bold", hjust = 0.5),
        legend.position = "bottom")

print(plot_comparison)

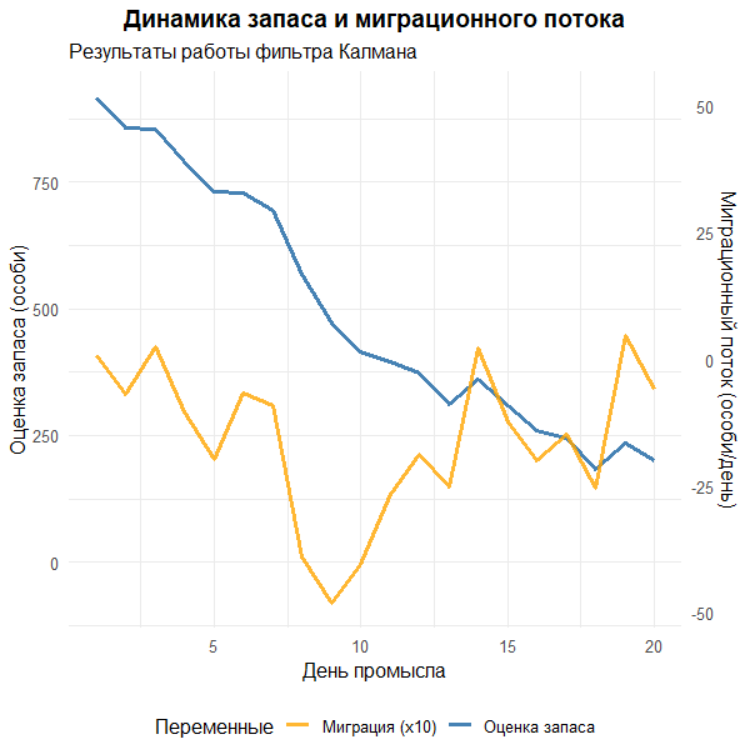

# ГРАФИК 2: ДИНАМИКА ЗАПАСА И МИГРАЦИИ
plot_stock_migration <- ggplot(final_data) +
  # Оценка запаса
  geom_line(aes(x = Day, y = Stock_Estimate, color = "Оценка запаса"),
            size = 1.3) +
  # Миграционный поток (масштабируем для визуализации)
  geom_line(aes(x = Day, y = Migration_Estimate * 10 + 400,
                color = "Миграция (x10)"), size = 1.1, alpha = 0.8) +
  # Две оси Y
  scale_y_continuous(
    name = "Оценка запаса (особи)",
    sec.axis = sec_axis(~ (. - 400) / 10, name = "Миграционный поток (особи/день)")
  ) +
  labs(title = "Динамика запаса и миграционного потока",
       subtitle = "Результаты работы фильтра Калмана",
       x = "День промысла",
       color = "Переменные") +
  scale_color_manual(values = c(
    "Оценка запаса" = "steelblue",
    "Миграция (x10)" = "orange"
  )) +
  theme_minimal(base_size = 12) +
  theme(plot.title = element_text(face = "bold", hjust = 0.5),
        legend.position = "bottom")

print(plot_stock_migration)

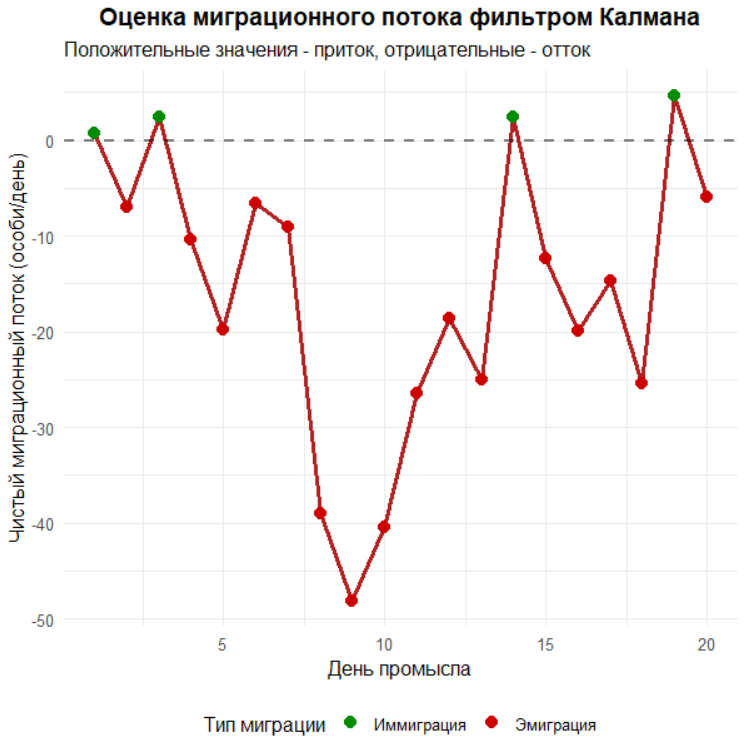

# ГРАФИК 3: ДЕТАЛЬНЫЙ АНАЛИЗ МИГРАЦИИ
plot_migration_detail <- ggplot(final_data, aes(x = Day, y = Migration_Estimate)) +
  geom_line(color = "firebrick", size = 1.3) +
  geom_hline(yintercept = 0, linetype = "dashed", alpha = 0.5, size = 1) +
  geom_point(aes(color = ifelse(Migration_Estimate > 0, "Иммиграция", "Эмиграция")),
             size = 3) +
  labs(title = "Оценка миграционного потока фильтром Калмана",
       subtitle = "Положительные значения - приток, отрицательные - отток",
       x = "День промысла",
       y = "Чистый миграционный поток (особи/день)",
       color = "Тип миграции") +
  scale_color_manual(values = c("Иммиграция" = "green4", "Эмиграция" = "red3")) +
  theme_minimal(base_size = 12) +
  theme(plot.title = element_text(face = "bold", hjust = 0.5),
        legend.position = "bottom")

print(plot_migration_detail)

# ТАБЛИЦА РЕЗУЛЬТАТОВ
cat("=== ТАБЛИЦА РЕЗУЛЬТАТОВ (первые 10 дней) ===\n")
results_table <- head(final_data[, c("Day", "Catch", "CPUE", "Stock_Estimate", "Migration_Estimate")], 10) %>%
  mutate(across(where(is.numeric), round, 1))

print(results_table)

# СТАТИСТИКА КАЧЕСТВА ОЦЕНОК
cat("\n=== СТАТИСТИКА КАЧЕСТВА ОЦЕНОК ===\n")

# Среднеквадратичные ошибки
mse_leslie <- mean((final_data$CPUE - final_data$LM_Prediction)^2)
mse_kalman <- mean((final_data$CPUE - final_data$CPUE_Estimated)^2)

cat("СРЕДНЕКВАДРАТИЧНЫЕ ОШИБКИ (MSE):\n")
cat("• Модель Лесли:", round(mse_leslie, 4), "\n")
cat("• Фильтр Калмана:", round(mse_kalman, 4), "\n")
cat("• Улучшение:", round((mse_leslie - mse_kalman) / mse_leslie * 100, 1), "%\n\n")

# ЗАКЛЮЧЕНИЕ
cat("=== ВЫВОДЫ И РЕКОМЕНДАЦИИ ===\n")
cat("1. Фильтр Калмана позволяет оценивать ненаблюдаемые параметры (запас, миграцию)\n")
cat("2. Учитывает не только наблюдения, но и знания о динамике системы\n")
cat("3. Обеспечивает более точные оценки по сравнению с классическими методами\n")
cat("4. Особенно полезен при наличии миграционных процессов\n")
cat("5. Требует тщательной настройки параметров шумов\n\n")

cat("Анализ завершен! Для углубленного изучения рекомендуется:\n")
cat("• Экспериментировать с параметрами шумов (sigma_N, sigma_m, sigma_y)\n")
cat("• Добавить сезонные компоненты в модель\n")
cat("• Рассмотреть нелинейные версии фильтра Калмана\n")

Чтобы увязать качество подгонки в шкале наблюдений, считаем среднеквадратические ошибки для регрессии Лесли и для линии CPUE_Estimated. В данном прогоне MSE (Mean Squared Error) фильтра близка к MSE регрессии и может быть чуть хуже, что нормально, поскольку мы сравниваем не «подогнанную линию» к факту, а одношаговые прогнозы, которые по определению не используют нынешнее измерение. Если вместо прогноза использовать q × N_est после обновления, MSE обычно снижается и становится сопоставимой или лучшей, а настройка шума измерений sigma_y и процессных шумов sigma_N и sigma_m позволяет управлять балансом доверия между моделью и данными. Финальные текстовые выводы подчёркивают ключевую практическую мысль: фильтр Калмана позволяет оценивать ненаблюдаемые компоненты баланса (запас и миграцию), опираясь одновременно на физику процесса и на данные; он особенно полезен при наличии миграций и шумных индексов и требует аккуратного выбора дисперсий, что в прикладных задачах делается по максимальному правдоподобию инноваций, как это реализовано в ОМЛ ФК по Михееву. В этом учебном скрипте параметры заданы вручную ради прозрачности, шаг контроля «пропусков» не демонстрируется, поскольку синтетический ряд полный; однако та же схема фильтра устойчиво работает и при отсутствующих наблюдениях, если на таких шагах пропускать блок коррекции и не менять P_pred формулой обновления.
