27  Картография: круговые диаграммы

27.1 Введение

Картография — это не просто рисование границ и точек, это язык визуального мышления, который позволяет превращать сырые координаты и цифры в осмысленные пространственные истории. Когда мы накладываем на карту круговые диаграммы, мы совершаем важный переход от одномерной визуализации к многомерной: каждая точка перестаёт быть просто меткой и становится окном в сложную структуру — распределение типов, пропорции, соотношения. Это особенно ценно в гидробиологии и рыбохозяйственной науке, где важно не только где что поймано, но и в каком соотношении представлены возрастные группы, половые компоненты или другие категории улова. Круговая диаграмма на карте — это компактный, интуитивно понятный способ показать состав, не загромождая пространство легендами и таблицами. Она говорит сама за себя: большой сектор — доминирующая группа, маленький — редкий компонент, а размер круга — общая численность или интенсивность явления. Это делает такие карты мощным инструментом для сравнения регионов, выявления пространственных паттернов и принятия решений — будь то планирование съёмки, анализ промысла или оценка состояния запаса.

На этом практическом занятии будет представлен путь от наивного наложения кругов в градусах до географически корректной, метрически точной визуализации. Сначала мы столкнулись с тем, что кажется багом, но на самом деле — фундаментальное свойство нашего мира: в системе координат WGS84, где широта и долгота выражены в градусах, один градус по вертикали и один градус по горизонтали — это совершенно разные расстояния, особенно на высоких широтах. В районе Баренцева моря, где проходят наши исследования, один градус долготы короче градуса широты почти в три раза — и потому любой круг, нарисованный в этих единицах, превращается в вытянутый по вертикали овал, искажая реальную картину. Это не просто эстетическая проблема — это искажение восприятия: пропорции секторов визуально лгут, а размеры объектов теряют смысл. Мы не можем строить серьёзные выводы на основе визуализаций, которые геометрически неверны.

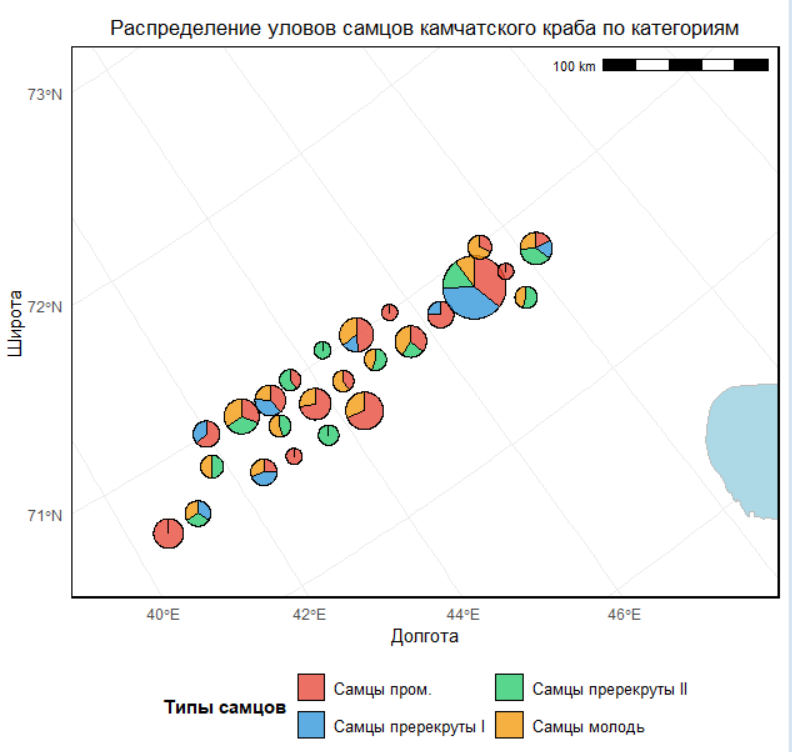

Поэтому ключевым шагом стало введение проекции — не просто технической трансформации, а смены системы отсчёта. Мы перешли от угловой системы WGS84 к метрической проекции Lambert Azimuthal Equal Area (EPSG:3575), специально разработанной для Арктики. Эта проекция сохраняет площади и, что важно для нас, обеспечивает равенство единиц измерения по осям X и Y — один метр есть один метр в любом направлении. Именно это свойство позволило нам построить настоящие, идеально круглые диаграммы, пропорции которых отражают реальные соотношения в данных, а не артефакты проекции. Мы не просто «поправили» форму — мы перевели всю карту, все точки, все границы в систему, где геометрия работает честно. Мы научились переводить не только координаты точек, но и радиусы кругов — сначала измеряя эталонный отрезок в градусах, затем переводя его в метры в новой проекции, чтобы масштаб оставался постоянным. Мы связали размер каждой круговой диаграммы с общей численностью самцов в точке, сделав визуализацию не только качественной, но и количественной: большой круг — много особей, маленький — мало. И, наконец,оформили всё это как настоящую научную карту — с легендой, разбитой на две строки для удобства чтения, с чёткой рамкой по краю панели, с подписями осей, чтобы любой, кто посмотрит на неё, понимал масштаб и контекст. Это занятие — про дисциплину восприятия: хорошая карта не та, которая красивая, а та, в которой каждая линия, каждый цвет, каждый размер несёт проверяемую, географически обоснованную информацию.

27.2 Скрипт и входные данные

Скрипт.

Входные данные (должны быть в рабочей директории).
